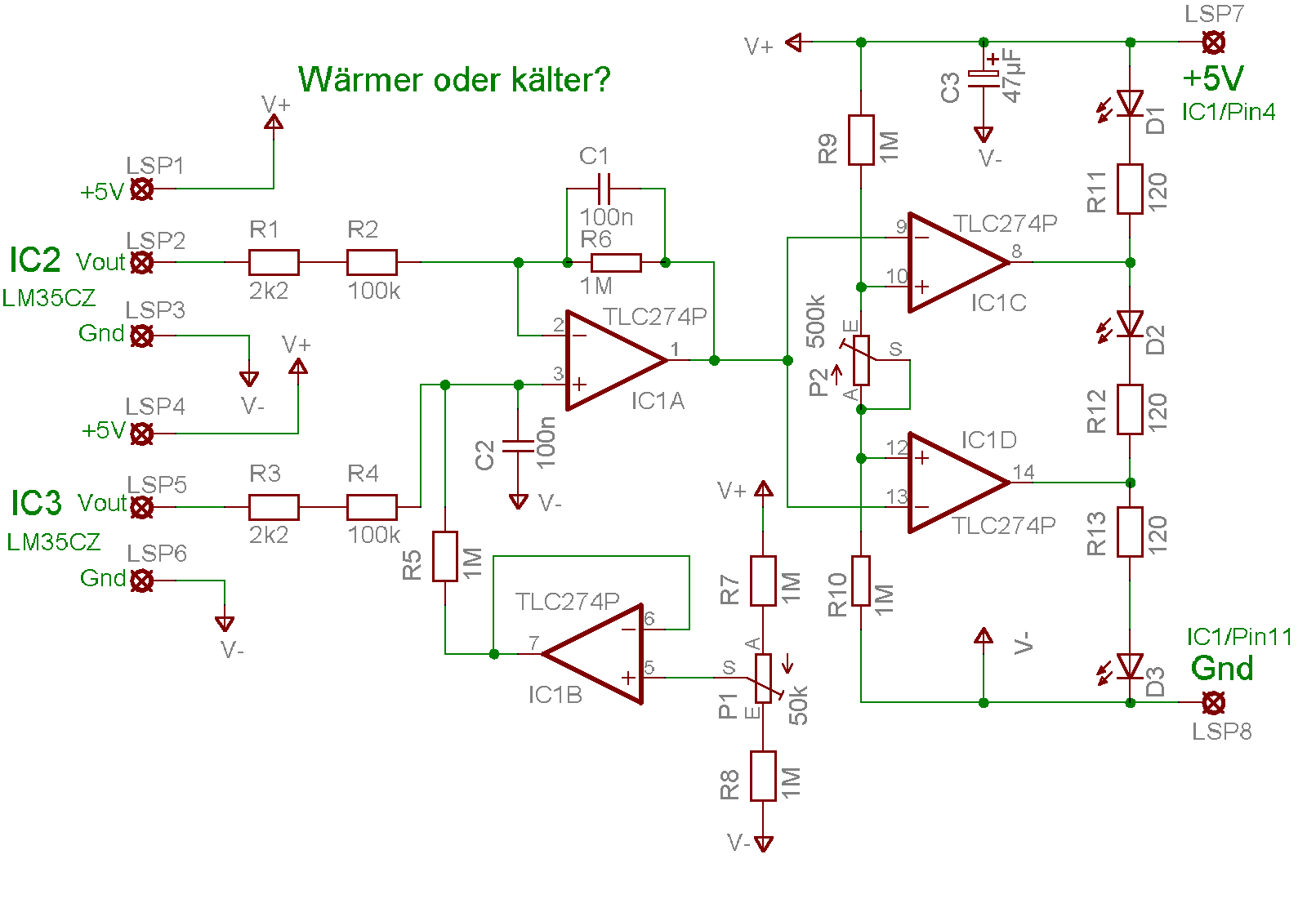

Der Operationsverstärker IC1a arbeitet als Differenzverstärker. Er verstärkt den Unterschied der Spannungen, die an den Pins 2 und 3 anliegen. Trimmer P1 wird so eingestellt, dass an Pin 7 eine Spannung von 2.5V anliegt.

IC1c und IC1d vergleichen die Ausgangsspannung des Differenzverstärkers mit einer festen Referenzspannung von 2 .. 3 V (mit P2 einstellbar)

An die Eingänge können z.B. zwei Temperatursensoren LM35CZ angeschlossen werden. Diese geben pro K (Kelvin) genau 10 mV ab.
0°C = 273,15K, also würde die Ausgangsspannung beim Gefrierpunkt von Wasser etwa 2,7 V betragen.
Die Ausgangsspannungen der Temperatursensoren werden verglichen, und entsprechend der gemessenen Temperaturunterschiede leuchten die LED auf.

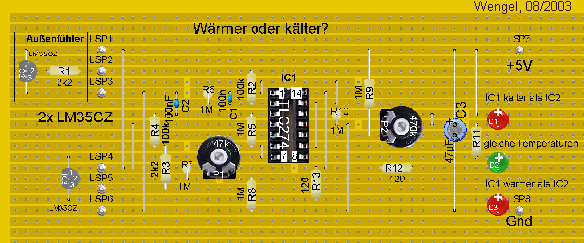

IC3 wird auf der Leiterplatte montiert. IC2 ist der Außensensor. Um Aufladungen über die langen Kabel zu vermeiden, wird direkt an Pin2 von IC2 ein 2k2 Widerstand (R1) gelötet. Um die Eingänge am Operationsverstärker symmetrisch zu halten, ist auch hier auf der Platine ein Widerstand (R3) gleicher Größe für den Eingang von IC3 vorgesehen.
ulrich.wengel [at] aatis.de (Mitteilungen) über Fehler, Verbesserungen oder erfolgreiche Aufbauten erwünscht!

Download: Schaltbild monochrom oder farbig;  Bestückungsplan monochrom oder farbig;  Teileliste

Wärmer oder kälter?- Teileliste

C1 100n
C2 100n
C3 47µF
D1 LED rot
D2 LED grün
D3 LED rot
IC1 TLC274P
IC2 LM35CZ
IC3 LM35CZ
LSP1 Lötnagel 1,3mm
LSP2 Lötnagel 1,3mm
LSP3 Lötnagel 1,3mm
LSP4 Lötnagel 1,3mm
LSP5 Lötnagel 1,3mm
LSP6 Lötnagel 1,3mm
LSP7 Lötnagel 1,3mm
LSP8 Lötnagel 1,3mm


P1 47k Trimmer
P2 470k Trimmer
R1 2k2
R2 100k
R3 2k2
R4 100k
R5 1M
R6 1M
R7 1M
R8 1M
R9 1M
R10 1M
R11 120
R12 120
R13 120
 Fassung DIL14 (Low cost)
 Streifenleiterplatte
 ca. 110mm x 50mm
