T1 ist ein Phototransistor, der mit abnehmendem Lichteinfall immer hochohmiger wird. Bei wenig Licht sperrt T2, dadurch erhält T3 keinen Basisstrom mehr und sperrt ebenfalls. Jetzt fließt über R6 ein Steuerstrom in T4 in die LEDs: D4 bis D7 leuchten.

Der Kondensator C1 und der Widerstand R2 verhindern, dass ein kurzfristiger Lichteinfall stört. Der Widerstand R4 sorgt dafür, dass bei einer Helligkeit um den Auslösewert herum die LEDs nicht immer ein- und ausgeschaltet werden.

Es können ohne Änderung der Bauteile auch weniger Leuchtdioden eingebaut werden.
ulrich.wengel [at] aatis.de (Mitteilungen) über Fehler, Verbesserungen oder erfolgreiche Aufbauten erwünscht!

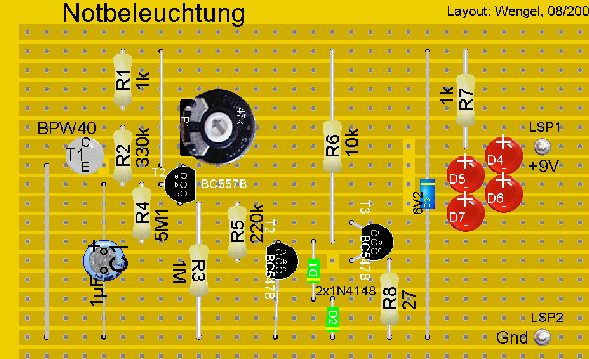

Download: Schaltbild monochrom oder farbig;  Bestückungsplan monochrom oder farbig;  Teileliste

Notbeleuchtung- Teileliste

P1 47k Trimmer

R1 1k

R2 330k

R3 1M

R4 5M1

R5 220k

R6 12k

R7 1k

R8 27

T1 BPW40 Phototransistor

T2 BC557B

T3 BC547B

T4 BC547B

D1 6V2 0,5W Z-Diode

D2 1N4148

D3 1N4148

D4 LED

D5 LED

D6 LED

D7 LED

C1 1µF

LSP1 Lötstift 1,3mm

LSP2 Lötstift 1,3mm

Lochrasterplatine 80mm x 50mm
