Der Leuchtturm Helgoland besteht aus insgesamt 7 Teilen.
00a und
00b : 1 cm (Antenne)
01a : 2,2 cm
und
01b : 2,3 cm (Oberteil)
03: 2 cm
04: 25 cm
Gesamthöhe ca. 21 cm
Das Teil 04 beinhaltet den komplettem Turm, nun mit Fenstern und Tür.

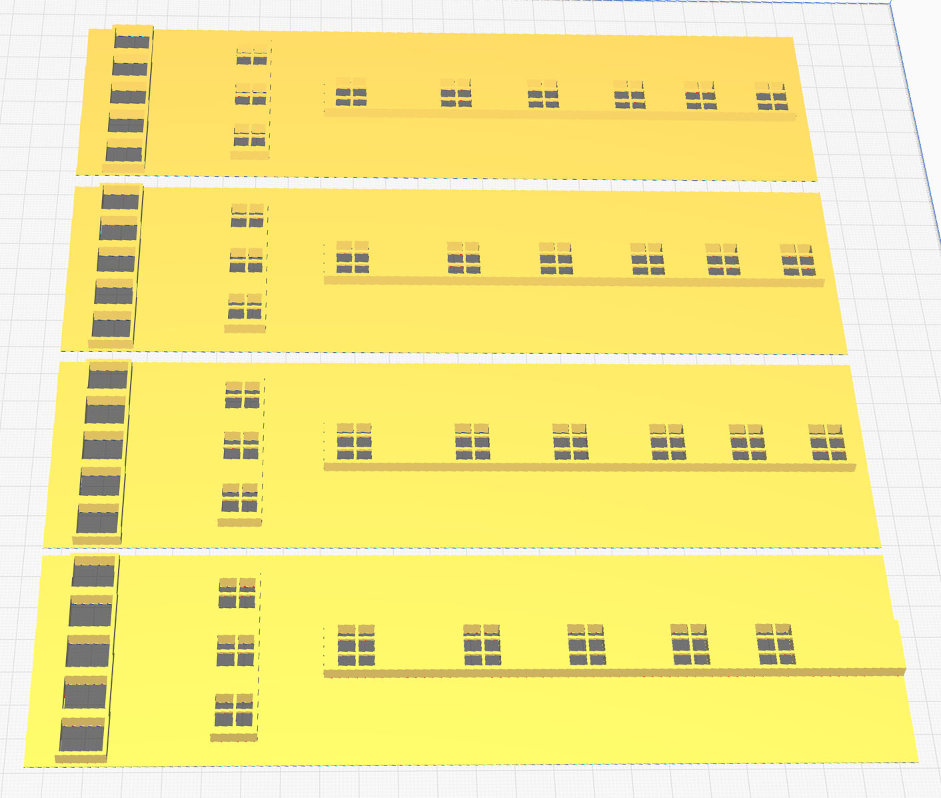

Teil 05a: Einsatz für die Fensteröffnungen (für 3 Seiten)
Teil 05b: Einsatz für die Fensteröffnungen mit Türe

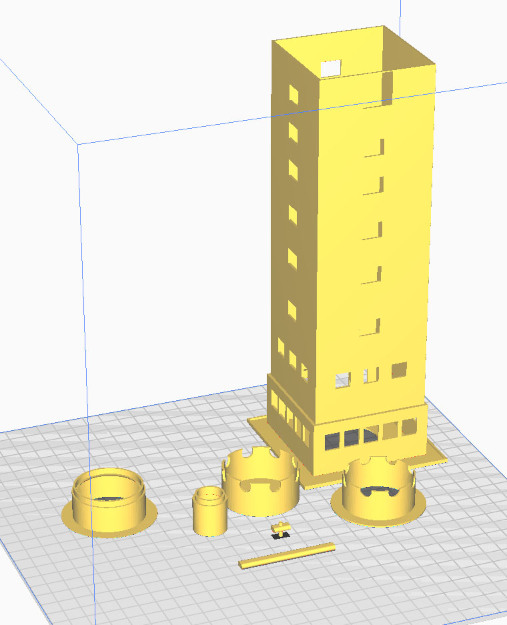

(Lässt der Drucker nur Druckhöhen bis 20 cm zu, könnte das Turmteil 04 und die Teile 05a und 05b entsprechend in der Z-Achse skaliert werden.)
Einzig das Antennenteil 00b lässt sich nicht ohne Stützstruktur drucken.
Der nach unten und oben herausstehende Stift kann unten verklebt werden, die aufgesetzte Antenne kann drehbar aufgesetzt werden.
Das Teil 01a des Oberteils sollte beim Drucken um 180 Grad gedreht werden, , so dass die Auflagefläche auf dem Druckbett liegt. So wird keine Stützstruktur nötig.
Die beiden Teile des unteren Turms müssen zusammengeklebt werden.
Die Teile 01a und 01b sowie der Antennensockel 00b sollen ebenfalls verklebt werden.
Das komplette Oberteil wird nach dem Einlegen des Bausatzes AS135 auf den Turm aufgesetzt.
Um den Bausatz AS135 einsetzen zu können, muss der Anschluss an die Batterie modifiziert werden:
Die Batterieeinheit muss mit einer Steckverbindung versehen werden. Außerdem muss die Zuleitung entsprechend der Turmhöhe verlängert werden.
So kann die Batterieeinheit von unten in den breiten Fuß gelegt werden, während der Bausatz von oben mit seinen hervorstehenden LEDs aufgelegt werden kann.
Für die nicht kommerzielle Nutzung steht die Druckdatei im STL Format in einer ZIP zur Verfügung.
![]() |
![]() |
![]() |
