AS001 Morsepiepser mit integrierter Morsetaste (Version PH25)

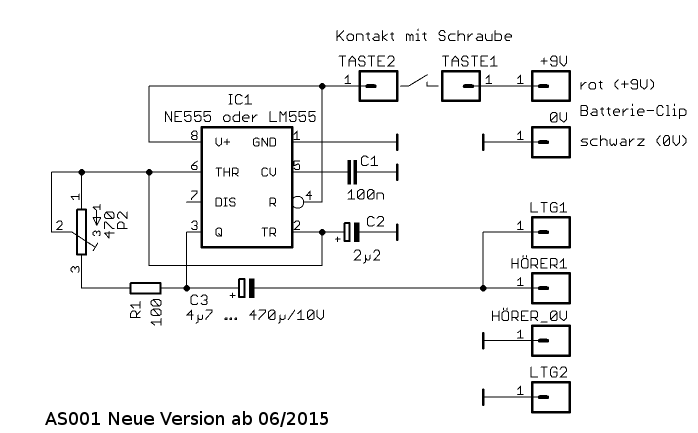

Nicht nur die Platine hat sich verändert, auch die Schaltung hat sich geändert. Das Schaltbild der neuen Version des AS001 Morsepiepser mit integrierter Morsetaste.

Der Aufbau und die Bestückung der Platine erfolgt wie gehabt, alle Bauteile werden von der unbeschichteten Oberseite der Platine durch die Bohrungen gesteckt und mit den Kupferbahnen auf der Unterseite verlötet. Damit die Bauteile nach dem Durchstecken beim Umdrehen und Löten nicht herausfallen, werden die Anschlussbeine etwas umgebogen, gegrätscht. Es werden zunächst die niedrigen, dann die höheren Bauteile bestückt, damit die schon eingelöteten Bauteile nicht die weitere Arbeit behindern. Die fertig bestückte Platine kann dann auf einen nicht in Bausatz enthaltenen Holzbrett montiert werden. Dazu ist ein passendes Grundbrettchen oder eine Acrylglasplatte vorzubereiten. Man legt die Platine so darauf, dass die vier symmetrischen 3mm-Bohrungen am Rand mit einem Stift oder Körner übertragen werden können. Ein Holzgrundbrettchen sollte außerdem auf der Unterseite eine Längsnut (mittels Kreissäge) von etwa 2mm Tiefe zur Aufnahme eines Drahtes erhalten. Außerdem sind kleine rutschfeste Füßchen empfehlenswert. Diese kann man sich aus einer 2mm-Weich-PVC-Platte und einem Locheisen selbst herstellen. Als erstes wird eine Schraube von unten durch die Bodenplatte gedreht und mit einer Hutmutter (wegen des besseren Kontaktes) eingedreht; sie bildet den Tastenkontakt. Dazu legt man die Platine gerade und mittig auf ein Brettchen und zeichnet mit einem Bleistift die Stelle an, wo durch die Platine der Endpunkt des Kupferstreifens - das kleine Karo - durchscheint. Vor dem endgültigen Festschrauben wird um diese Schraube das abisolierte Ende des einzelnen 12 cm langen Drahtes gewickelt oder noch besser eine Lötöse untergeschraubt, an die der Draht gelötet werden sollte. Jetzt kann man die Platine befestigen: Unter jede der 4 Schrauben (z.B. SPAX "Schrankrückwandschrauben", rote Beschriftung des Schraubenbehälters) kommt ein 5mm langer Abstandshalter, z.B. je ein Polystyrolröhrchen. Alternative: Man leimt vier Dübel mit 8mm Æ in das Grundbrettchen, bohrt sie mit einem 3mm-Bohrer an und setztt dort die Schrauben ein. Es ist darauf zu achten, dass die Platine so befestigt wird, dass die Schraube, die den Tastenkontakt bildet, noch unter der richtigen Stelle der Platine liegt und etwa 1 bis 2mm Abstand hat! Als letztes kann nun der Lautsprecher bzw. Piezosummer angeschlossen werden. Dieser hat zwei kleine Anschlussdrähte. Der Steckkontakt wird abgetrennt, die Litzen verzinnt und an die Platine angeschlossen. Die Batterie kann mit einem Stückchen Doppelklebeband auf der Grundplatte befestigt werden, ebenso der Piezosummer (dieser kann auch angeschraubt werden). Nach dem Anschluss der Batterie steht den ersten Morseübungen nichts mehr im Wege!
