Diese Schaltung demonstriert auf einer Europakarte (160 mm x 100 mm) anschaulich die Funktionsweise eines Brückengleichrichters. Stromfluss und -richtung in die Brücke und durch die Last werden mit unterschiedlich farbigen LEDs angezeigt. Die Ansteuerung erfolgt mit einem Sinussignal, dessen Frequenz von ca. 0,2 bis 70 Hz veränderbar ist. Dieser Sinusgenerator ist auch für andere Experimente verwendbar. Die Schaltung ist für Lehr- und Ausbildungszwecke gedacht.

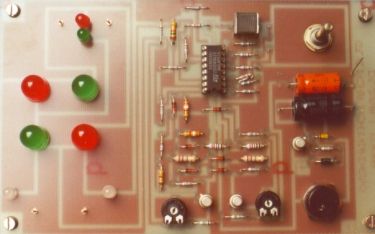

Musteraufbau

Beschreibung in
Praxisheft 9

vergriffen
