Grund für die Modifikation
Die beschriebene Modifikation sorgt für eine bessere Entkopplung der Rückkopplungsstufe mit dem NF-Verstärker. Das zusätzliche RC-Glied vermeidet, dass der NF-Verstärker bei weit aufgedrehtem Lautstärkepoti brummt.
Die beiden Bauelemente können auf der Lötseite der Platine bestückt werden. Der Elko ist aber eher dort zu plazieren, wo in dem vorstehend gezeigten Bild der Schriftzug „Leiterbahn auftrennen“ steht.

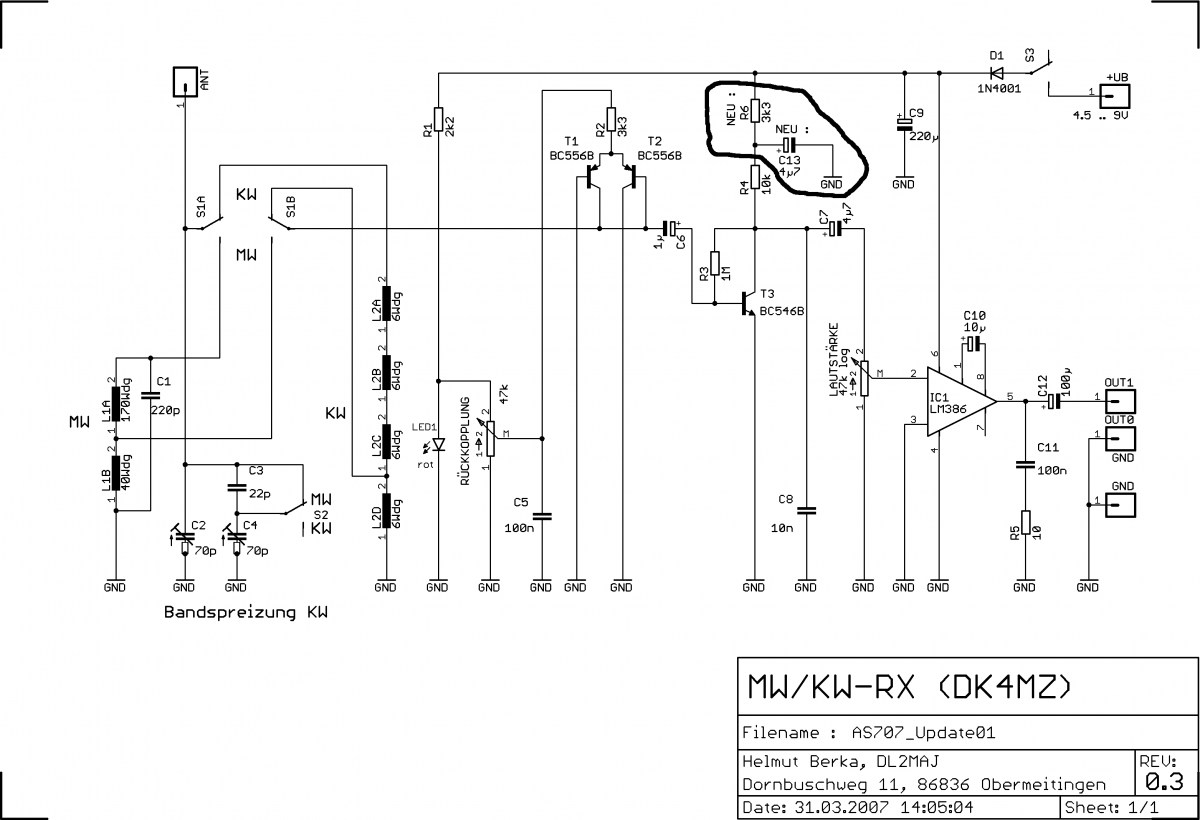

Geänderter Schaltplan zum Download
Modifikation auf der Platine (Lötseite)
Gesamte Beschreibung der Modifikation als pdf-Datei zum Download
