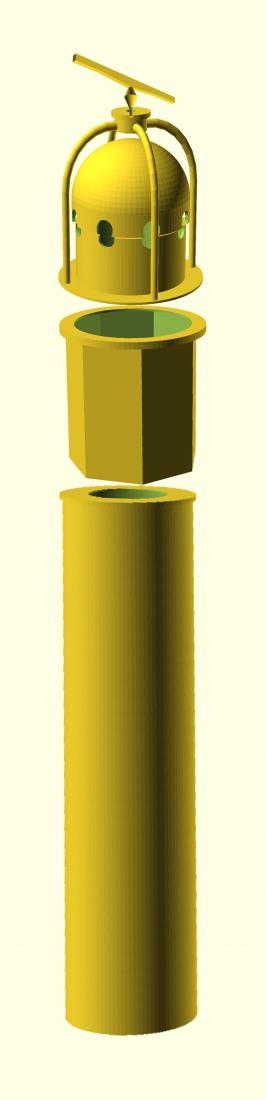

Der Leuchtturm Texel (Eierland) besteht aus 6 Teilen.
03: 6,1 cm
04: 34 cm
05: 7,2 cm (darin positioniert sind: 06: 1,5 cm und 01: 3,3 cm)
02: 2,5 cm
Gesamthöhe ca. 49 cm
Lässt der Drucker nur Druckhöhen bis 20 cm zu, könnte das Turmteil 04 entsprechend in der Z-Achse skaliert werden.
Alternativ kann das Turmteil 04 in zwei Abschnitten gedruckt werden (04a und 04b) und mit der Verbindungsmuffe 04c zusammengesteckt werden.

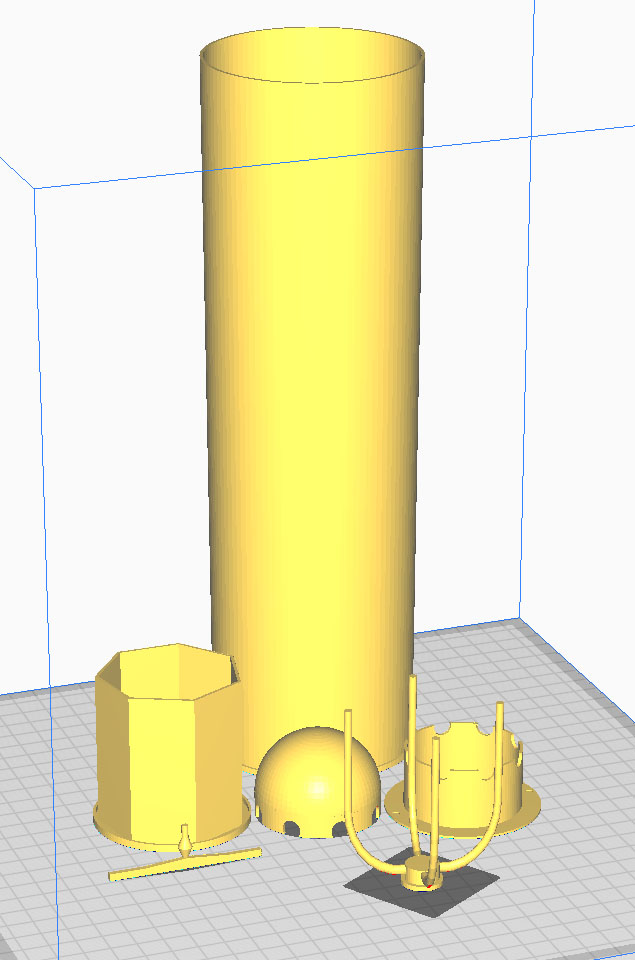

Teil 05 muss um 180 Grad gedreht werden, so dass die Auflagefläche auf dem Druckbett liegt. So wird keine Stützstruktur nötig.
Die Teile 02, 02 und 03 müssen zusammengeklebt werden.
Das Oberteil 04 wird nach dem Einlegen des Bausatzes AS135 auf den Turm aufgesetzt.
Die Teile 01 und 05 sollten abnehmbar bleiben um den Bausatz AS135 einsetzen / herausnehmen zu können.
Die Antenne 06 braucht nur in das vorgesehene Loch eingesetzt werden und bleibt so drehbar.
Um den Bausatz AS135 einsetzen zu können, muss der Anschluss an die Batterie modifiziert werden:
Die Batterieeinheit muss mit einer Steckverbindung versehen werden. Außerdem muss die Zuleitung entsprechend der Turmhöhe verlängert werden.
So kann die Batterieeinheit von unten in den breiten Fuß gelegt werden, während der Bausatz von oben mit seinen hervorstehenden LEDs aufgelegt werden kann.
Für die nicht kommerzielle Nutzung steht die Druckdatei im STL Format in einer ZIP zur Verfügung.
![]() |
![]() |
