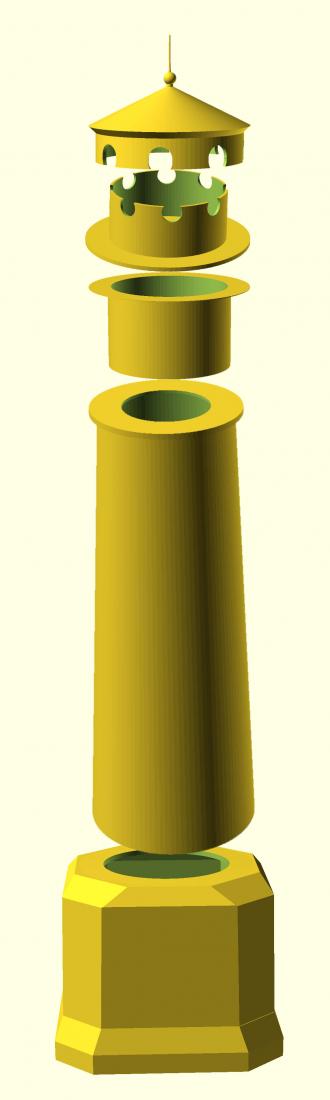

Der Leuchtturm Kap Arkona besteht aus 5 Teilen.
01: 4 cm
02: 2 cm
03: 3 cm
04: 23 cm
05: 9 cm
Gesamthöhe ca. 41 cm
(Lässt der Drucker nur Druckhöhen bis 20 cm zu, könnte das Turmteil 04 entsprechend in der Z-Achse skaliert werden.)

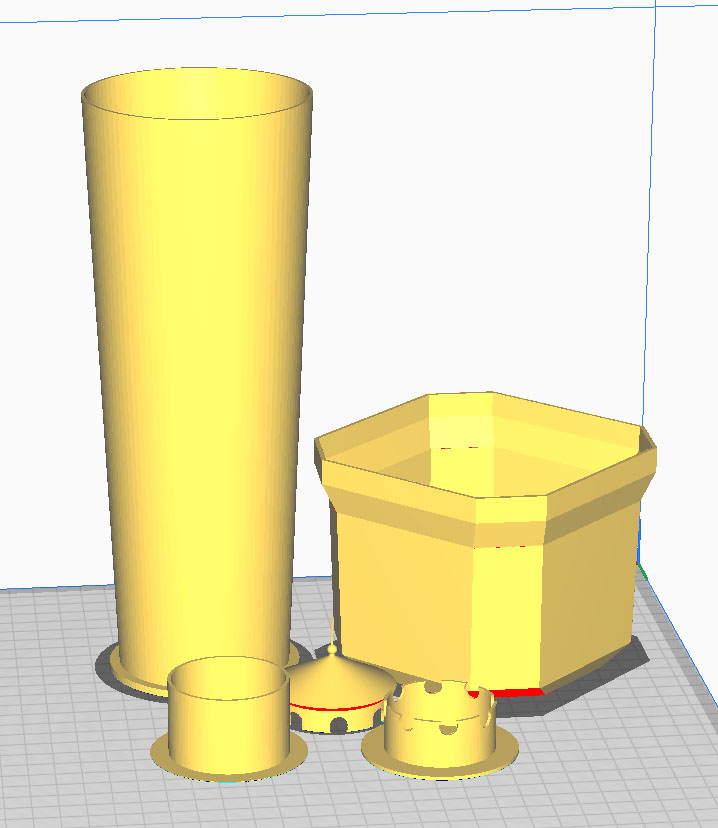

Das Turmteil 04 wird um 180 Grad gedreht, so dass die Auflagefläche auf dem Druckbett liegt. So wird keine Stützstruktur nötig.
Die vier Teile 02 - 05 des Turms müssen zusammengeklebt werden.
Das Oberteil 01 wird nach dem Einlegen des Bausatzes AS135 auf den Turm aufgesetzt.
Um den Bausatz AS135 einsetzen zu können, muss der Anschluss an die Batterie modifiziert werden:
Die Batterieeinheit muss mit einer Steckverbindung versehen werden. Außerdem muss die Zuleitung entsprechend der Turmhöhe verlängert werden.
So kann die Batterieeinheit von unten in den breiten Fuß gelegt werden, während der Bausatz von oben mit seinen hervorstehenden LEDs aufgelegt werden kann.
Für die nicht kommerzielle Nutzung steht die Druckdatei im STL Format in einer ZIP zur Verfügung.
![]() |
![]() |
