AS116 Korrektur Roulette

Der Bestückungsaufdruck für den Elko C2 ist missverständlich.

Für den Elko sind 3 Bohrungen vorgesehen, die sowohl den Einsatz von axialen als auch radialen Bauformen erlauben.

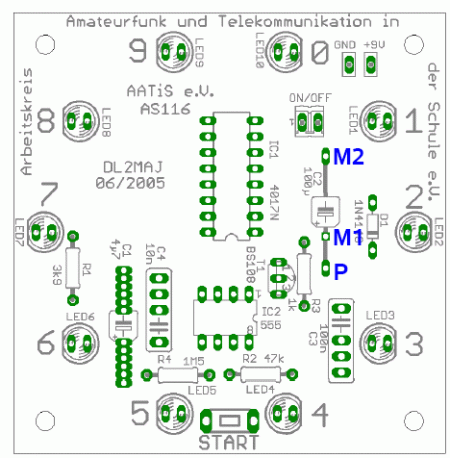

Der Pluspol ist IMMER in die mit P in der nebenstehenden Zeichnung markierten Bohrung zu stecken.

Der Minuspol kommt entweder in die Bohrung M1 oder M2.























Mögliche Modifikationen:

  • C2 von 100μF auf 10μF verringern. Damit läuft die Kugel etwa 5-6 Sekunden.
  • C1 von 4.7μF auf 1μF verringern. Damit läuft die Kugel etwa 2 mal pro Sekunde den vollen Kreis ab und es ist kaum noch möglich, den Taster so loszulassen, dass die Kugel nach 12.5 Umläufen bei einer hohen Zahl stehen bleibt. Und: Man merkt, dass sie bei den letzten 2 bis 3 LEDs langsamer wird.
  • Einfügen von R5=10k in Serie zum Taster START. Damit ergibt sich abhängig vom Entladezustand von C2 und der Dauer des Tastendrucks eine quasi statische Aufladespannung, was einer wechselnden Einwurfgeschwindigkeit des Croupiers nahekommt.

Herzlichen Dank an Hartwig, DH2MIC für die Verbesserungsvorschläge !


Download der Hinweise als PDF
